丝锥攻丝过程中常见问题及解决措施

什么是冷镦：

     金属在常温下，借助模具进行镦锻完成金属塑性变形，达到规定的几何形状、尺寸及质量要求的工艺方法。

冷镦变形方式：

    冲切---辗压---正挤压---反挤压---复合挤压

冷镦的优点：

   1、 钢材利用率高：利用率可高达85%~95%；

   2、生产率高：与切削加工相比，冷镦成型效率要高出几十倍以上，冷镦机生产效率80~250件/分钟；

   3、机械性能好：保持了金属纤维组织的完整性，由于金属纤维未被切断，因此强度要比切削加工的优越得多；

  4、适于自动化生产：适宜冷镦（挤）方法生产的零件，基本属于对称性零件，是在批量生产的主要方法；

  5、减轻了工人的劳动强度；

制定工艺方案，是整个加工过程中重要的一个环节，因而要与其他加工工序衔接好，全面考虑零件的整个加工工艺内容，在切削加工工序之间合理地安排工序和辅助工序，协调好各个工序的安排顺序，有利于提高零件的质量。工序安排的科学与否，直接影响到零件的加工质量、生产效率和成本。对形位精度要求较高的表面，安排在一次装夹下完成，可避免多次安装所产生的安装误差而影响位置精度。一般来说，在一次装夹中，应一次性完成对所能加工的表面内容的粗精加工，且达到尺寸要求，减少装夹次数，提高加工工艺效果。

      一件合格的成品件，从毛坯加工到符合图样上的技术要求过程，包含有尺寸公差精度、表面粗糙度、形位公差要求、表面执处理、坯料的选择、机加工设备的安排、加工工艺方案、刀具的应用以及操作人员精湛技术等一系列加工流程问题。

    要加工出高质量的零件，可通过设计工装（如夹具、胎具等），获得技术支持。在实际生产中，数控车床车削零件的质量受诸多因素的影响，如工艺过程、数控系统、数控编程和对刀调整等，都直接影响零件的加工质量。当然，可以利用软件进行校正补偿，在软件的支持下，使每道工序、工步、走刀都能获得最佳的切削用量组合，充分发挥工艺系统的潜能，获得高的加工精度及重复精度。

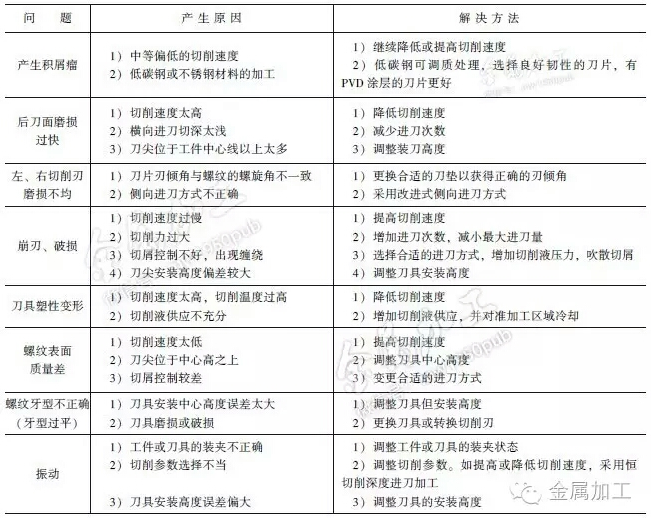

丝锥断裂10大问题分析汇总

1.丝锥品质不好

　　主要材料，数控刀具设计，热处理情况，加工精度，涂层质量等等。例如，丝锥截面过渡处尺寸差别太大或没有设计过渡圆角导致应力集中，使用时易在应力集中处发生断裂。柄、刃交界处的截面过渡处离焊口距离太近，导致复杂的焊接应力与截面过渡处的应力集中相迭加，产生较大的应力集中，导致丝锥在使用中断裂。例如，热处理工艺不当。丝锥热处理时，若淬火加热前不经预热、淬火过热或过烧、不及时回火及清洗过早都有可能导致丝锥产生裂纹。很大程度上这也是国内丝锥整体性能不如进口丝锥的重要原因。

　　应对措施：选用品质优良可靠的丝锥品牌以及更为合适的丝锥系列。

2.丝锥选择不当

　　对硬度太大的攻件应该选用高品质丝锥，如含钴高速钢丝锥、硬质合金丝锥、涂层丝锥等。此外，不同的丝锥设计应用在不同的工作场合。例如，丝锥的排屑槽头数、大小、角度等等对排屑性能都有影响。

　　对于象沉淀不锈钢、高温合金等硬度高同时韧性又好的难加工材料，可能会出现丝锥因自身强度不够，无法抵抗攻丝加工的切削抗力而折断。

　　另外，丝锥与加工的材料不匹配这个问题近几年越来越受到重视，以前国内厂家总觉得进口的好，贵的好，其实是适合的好。随着新材料的不断增加和难加工，为了适应这种需要，刀具材料的品种也在不断地增加。这就需要在攻丝前，选择好合适的丝锥产品。

　　应对措施：选用高强度材料的丝锥（如粉末高温钢等），提高丝锥自身强度；同时改善丝锥表面涂层，以提高丝维表面硬度；极端情况甚至手工攻丝也许是可行的方法。

3.丝锥过度磨损

　　另一种极为常见的情形，丝锥在加工若干个螺纹孔后，由于丝锥过度磨损使得切削抗力变大，导致丝锥拆断。

　　应对措施：首先推荐使用森泰英格V柄，它会明显延缓丝锥的磨损，从而提高丝锥使用寿命；同时，使用优质的攻丝润滑油也能够有效延缓丝锥的磨损；另外，使用螺纹量规（T/Z）可以轻松判断丝锥情况。

4.轴向同步误差

　　加工中心攻丝过程中，大量的断丝锥是因为机床主轴旋转与轴向进给同步性存在误差，使得丝锥承受的轴向拉力（或压力）增大，导致丝锥断裂。而同步误差几乎是加工中心（或数控车床）刚性攻丝无法完全避免的，尤其是在丝锥退回（反转）的瞬间更为突出。

　　应对措施：使用森泰英格V柄，它彻底解决刚性攻丝轴向同步误差补偿问题。

5．断屑、排屑困难

　　对于盲孔攻丝，通常采用螺旋槽后排屑丝锥，如果铁屑缠绕在丝锥上无法顺利排出，丝锥将会憋断，而大量的被加工材料（如钢和不锈钢以及高温合金等）攻丝加工通常是难以断屑的。

　　应对措施：首先考虑改变丝锥的螺旋升角（通常会有几种不同螺旋角可选），设法让铁屑能够顺利排除；同时适当调整切削参数，其目的也是确保铁屑能够顺利排除；必要时可以选用变螺旋角丝锥，以确保铁屑能够顺利排出。

6.底孔孔径偏小

　　例如，加工黑色金属材料M5×0.5螺纹时，用切削丝锥应该用选择直径4.5mm钻头打底孔，如果误用了4.2mm钻头来打底孔，攻丝时丝锥所需切削的部分必然增大，进而使丝锥折断。建议根据丝锥的种类及攻件材质的不同选择正确的底孔直径，如果没有完全符合的钻头可以选择大一级的。

7.攻件材质问题

　　攻件材质不纯，局部有过硬点或气孔，导致丝锥瞬间失去平衡而折断。

8.机床没有达到丝锥的精度要求

　　机床和夹持体也是非常重要的，尤其对于高品质的丝锥，只要一定精度的机床和夹持体才能发挥出丝锥的性能。常见的就是同心度不够。攻丝开始时，丝锥起步定位不正确，即主轴轴线与底孔的中心线不同心，在攻丝过程中扭矩过大，这是丝锥折断的主要原因。

9.切削液，润滑油品质不好

　　这点国内的许多企业都开始关注起来，许多采购了国外刀具和机床的公司有非常深刻的体会，切削液，润滑油品质出现问题，加工出的产品质量很容易出现毛刺等不良情况，同时寿命也会有很大的降低。

10.切削速度与进给量不合理

　　当加工出现问题时，国内大部分用户是降低切削速度和减小进给量，这样丝锥的推进力度降低，其生产的螺纹精度因此被大幅度降低，这样加大了螺纹表面的粗糙度，螺纹孔径和螺纹精度都无从控制，毛刺等问题当然更不可避免。但是，给进速度太快，导致的扭力过大也容易导致丝锥折断。机攻时的切削速度，一般钢料为6～15m/min；调质钢或较硬的钢料为5～10m/min；不锈钢为2-7m/min；铸铁为8～10m/min。在同样材料时，丝锥直径小取较高值，丝锥直径大取较低值。

　　以上的这些问题，都需要操作人员做出判断或向技术人员反馈，但目前国内绝大部分操作人员重视不够。例如，加工盲孔螺纹时，当丝锥即将接触孔底的瞬间，操作者并未意识到，仍按未到孔底时的攻丝速度给进，或排屑不畅时强行给进导致丝锥折断。建议操作人员加强责任心。

　　由上可见，造成丝锥断裂的原因可谓多种多样，机床、夹具、工件、工艺、夹头及刀具等等都有可能，仅凭纸上谈兵也许永远都找不到真正原因。做为一个合格的负责的刀具应用工程师，最重要的是深入现场，而不是仅凭想象。举个最简单的例子，假如丝锥切削锥长度太长，攻丝时撞至底孔底部而断裂，如果你不深入现场，仅凭猜测丝锥性能、工件材料、加工工艺等等如何获知。
